CONEXIÓN PARA PISO

Kits de conexion para medidor de caudal de agua, ideales para las cajas de vereda.

Todos los kits fueron diseñados especificamente para asegurar una rápida instalación, un correcto funcionamiento del medidor, y evitar cualquier tipo de fuga.

KIT 1

Kit para instalación de medidor de agua, con roscas hembra a la entrada y salida. Posee una valvula esférica para el corte de la linea, una válvula de retención para evitar el flujo en sentido inverso, y dos tuercas locas para la conexión del medidor.

Code Water meter Diameter Water meter length Free nuts Input (Female thread) Output (Female thread)
3000 15 mm 115 mm 3/4" BSP 1/2" BSP 1/2" BSP
3005 15 mm 165 mm 3/4" BSP 1/2" BSP 1/2" BSP
3010 20 mm 115 mm 1" BSP 3/4" BSP 3/4" BSP
3015 20 mm 190 mm 1" BSP 3/4" BSP 3/4" BSP
3020 25 mm 260 mm 1 1/4" BSP 1" BSP 1" BSP

KIT 2

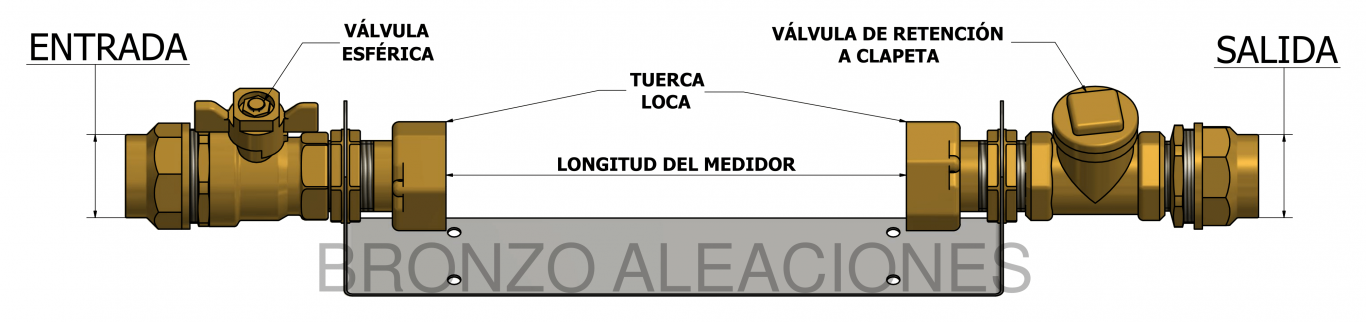

Kit para instalación de medidor de agua, con racords a la entrada y salida para conexiones de caño de PeAD (polietileno de alta densidad).

Posee una valvula esférica para el corte de la linea, una válvula de retención para evitar el flujo en sentido inverso, y dos tuercas locas para la conexión del medidor.

Code Water meter Diameter Water meter length Free nuts Input (Compression coupler) Output (Compression coupler)
3030 15 mm 115 mm 3/4" BSP 20 mm 20 mm
3035 15 mm 165 mm 3/4" BSP 20 mm 20 mm
3040 20 mm 115 mm 1" BSP 20 mm 20 mm
3045 20 mm 190 mm 1" BSP 25 mm 25 mm
3050 25 mm 260 mm 1 1/4" BSP 25 mm 25 mm

KIT 3

Kit para instalación de medidor de agua, con espigas de ambos lados para caños de PeBD (polietileno de baja densidad).

Posee una valvula esférica para el corte de la linea, una válvula de retención para evitar el flujo en sentido inverso, y dos tuercas locas para la conexión del medidor.

Code Water meter Diameter Water meter length Free nuts Input (Hose barb) Output (Hose barb)
3060 15 mm 115 mm 3/4" BSP 1/2" hose 1/2" hose
3065 15 mm 165 mm 3/4" BSP 1/2" hose 1/2" hose
3070 20 mm 115 mm 1" BSP 3/4" hose 3/4" hose
3075 20 mm 190 mm 1" BSP 3/4" hose 3/4" hose
3080 25 mm 260 mm 1 1/4" BSP 1" hose 1" hose

KIT 4

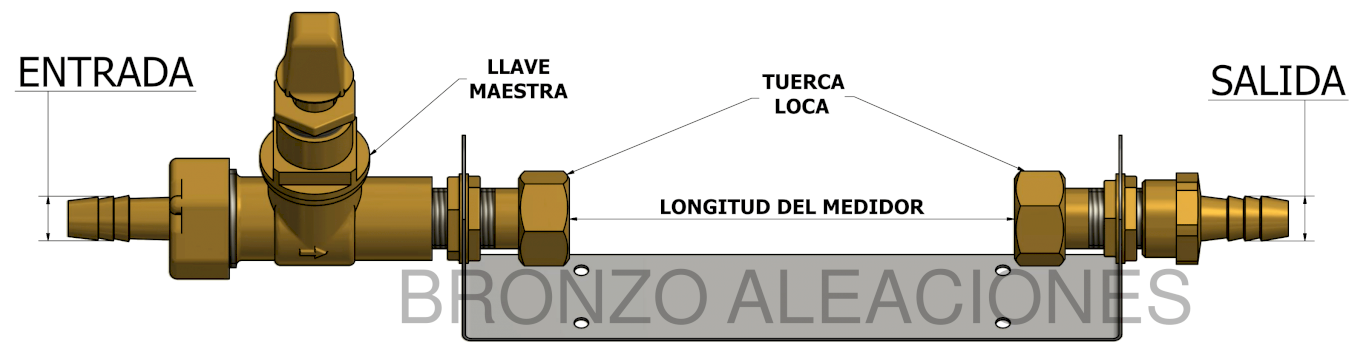

Kit para instalación de medidor de agua, con espigas de ambos lados para caños de PeBD (polietileno de baja densidad).

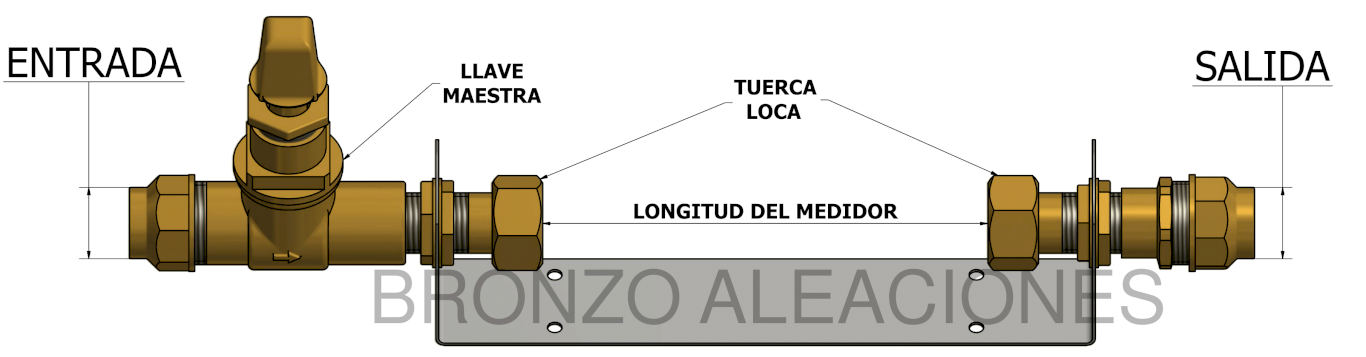

Posee una valvula tipo llave maestra que permite cortar la linea y evitar el flujo en sentido inverso.

Code Water meter Diameter Water meter length Free nuts Input (Hose barb) Output (Hose barb)
3100 15 mm 115 mm 3/4" BSP 1/2" hose 1/2" hose
3105 15 mm 165 mm 3/4" BSP 1/2" hose 1/2" hose
3110 20 mm 115 mm 1" BSP 3/4" hose 3/4" hose
3115 20 mm 190 mm 1" BSP 3/4" hose 3/4" hose
3120 25 mm 260 mm 1 1/4" BSP 1" hose 1" hose

KIT 6

Code Water meter Diameter Water meter length Free nuts Input (Female thread) Output (Female thread)
3160 15 mm 115 mm 3/4" BSP 1/2" BSP 1/2" BSP
3165 15 mm 165 mm 3/4" BSP 1/2" BSP 1/2" BSP
3170 20 mm 115 mm 1" BSP 3/4" BSP 3/4" BSP
3175 20 mm 190 mm 1" BSP 3/4" BSP 3/4" BSP
3180 25 mm 260 mm 1 1/4" BSP 1" BSP 1" BSP

KIT 5

Code Water meter Diameter Water meter length Free nuts Input (Compression coupler) Output (Compression coupler)
3130 15 mm 115 mm 3/4" BSP 20 mm 20 mm
3135 15 mm 165 mm 3/4" BSP 20 mm 20 mm
3140 20 mm 115 mm 1" BSP 20 mm 20 mm
3145 20 mm 190 mm 1" BSP 20 mm 20 mm
3150 25 mm 260 mm 1 1/4" BSP 25 mm 25 mm

KIT 7

Code Water meter Diameter Water meter length Free nuts Input (Compression coupler) Output (Compression coupler)
3200 15 mm 115 mm 3/4" BSP 20 mm 20 mm
3205 15 mm 165 mm 3/4" BSP 20 mm 20 mm
3210 20 mm 115 mm 1" BSP 20 mm 20 mm
3215 20 mm 190 mm 1" BSP 20 mm 20 mm
3220 25 mm 260 mm 1 1/4" BSP 25 mm 25 mm

KIT 8

Code Water meter Diameter Water meter length Free nuts Input (Hose barb) Output (Hose barb)
3230 15 mm 115 mm 3/4" BSP 1/2" hose 1/2" hose
3235 15 mm 165 mm 3/4" BSP 1/2" hose 1/2" hose
3240 20 mm 115 mm 1" BSP 3/4" hose 3/4" hose
3245 20 mm 190 mm 1" BSP 3/4" hose 3/4" hose
3250 25 mm 260 mm 1 1/4" BSP 1" hose 1" hose
